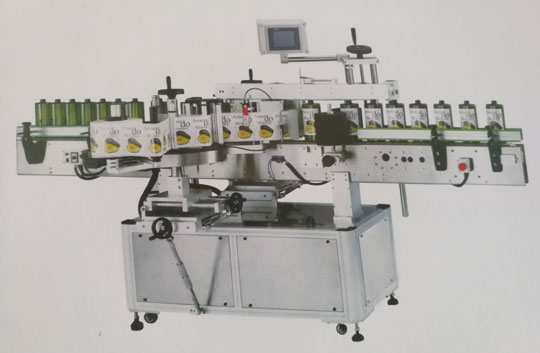

直线圆瓶不干胶贴标机
- 详细内容
- 产品特性
产品优点
＊功能强大，一台机可实现圆瓶直经20毫米至200毫米贴标。
＊贴标平整、不起皱、无气泡，贴标精度好、效率高、稳定性好；
＊使用机械调整部分结构化组合和标签卷绕的巧妙设计，贴标位置6自由度微调方便(调整后可固定)，使不同产品之间的转换调整和标签卷绕变得简单、省时；
＊自动保证瓶子对中性，对工人放瓶和流水线对接进瓶只有简单要求，大大降低工人作业或流水线对接难度；
＊具备无物不贴标，无标自动校正和自动检测功能；
＊可单机生产，也可接流水线生产；
＊设备主要材料采用不锈钢和高级铝合金，整体结构牢固，美观大方；
＊采用标准PLC+触摸屏+标准传感器电控系统控制，人机交互界面全中文注释和完善的故障提示功能、操作教导功能；使用方便，维护简单；
＊完善的设备配套资料(包括设备结构，原理，操作，保养，维修，升级等说明资料)，给设备正常运作提供充分保障；
＊＊具有故障报警功能，生产计数功能，省电功能，生产数设定提示功能，无标报警
＊可选配功能和部件：①热打码/喷码功能
②自动上料功能
③自动收料功能(结合产品考虑)
④增加贴标装置。
⑤其他功能(按客户要求订做)。
三、工作过程：
操作说明：
＊核心工作原理：传感器检测到产品经过，传回信号到贴标控制系统，在适当位置控制系统控制电机送出标签并贴附在产品待贴标位置上，产品流经覆标装置，标签被覆贴附在产品上，一张标签的贴附动作完成；
＊操作过程：放产品(可接流水线)—>产品导向(设备自动实现))—>产品输送(设备自动实现)—>贴标(设备自动实现)—>收集已贴标产品。
主要技术参数
以下为标准机型技术参数，其他特殊要求和功能，可量身订做。
＊贴标精度：±1mm (不含产品、标签误差)；
＊贴标速度：50～200件/分钟(与产品标签尺寸有关)；
＊适用产品尺寸：150mm≥宽度≥30mm，500mm≥长度≥30mm，50≤高度≤330mm
＊适用标签尺寸：15mm≤长度≤300mm，15mm≤高度≤250mm；
标签内径76mm，外径300mm(以内)
＊整机尺寸：2000×1500×1000mm(长×宽×高)；
＊适用电源：220V 50/60HZ；
＊整机重量：200Kg
主要电器配置表
编号 零件名称 零件规格 数量 厂 牌
1 贴标伺服电机 BCH16HF07330A5C 750W 1 法国施耐德
2 贴标伺服驱动器 LXM16DU07M2X 750W 1 法国施耐德
3 输送带马达 3相220V / 0.57KW 1 台湾华星
4 分瓶马达 220V/25W 50~60Hz 1 台湾中大
5 分瓶调速盒 1 台湾中大
6 变频器 ATV12H075M2 1 法国施耐德
7 贴标电眼 WFS3-40N415 1 德国施克
8 测物电眼 FX-501 1 日本松下
9 可编程控制器（PLC） TM241C40T 1 法国施耐德
10 触摸屏 HMIGXU3500 1 法国施耐德
